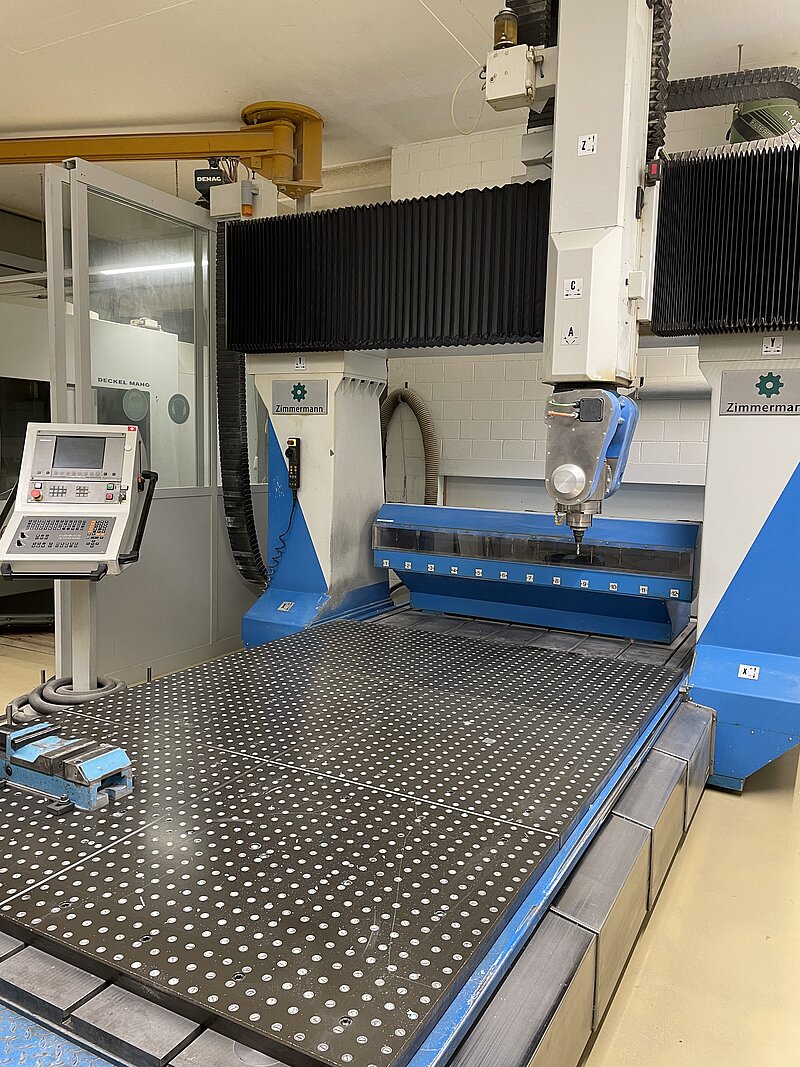

Zimmermann FZ30, 5-Achs Portalfräsmaschine

Erstinbetriebnahme: 1999

Steuerung: Heidenhain TNC430 PA mit Handbediengerät

Arbeitsbereiche
X-Achse ca. 3.000 mm
Y-Achse ca. 2.360 mm
Z-Achse ca. 1.000 mm
A-Achse +-110°
C-Achse +-300°

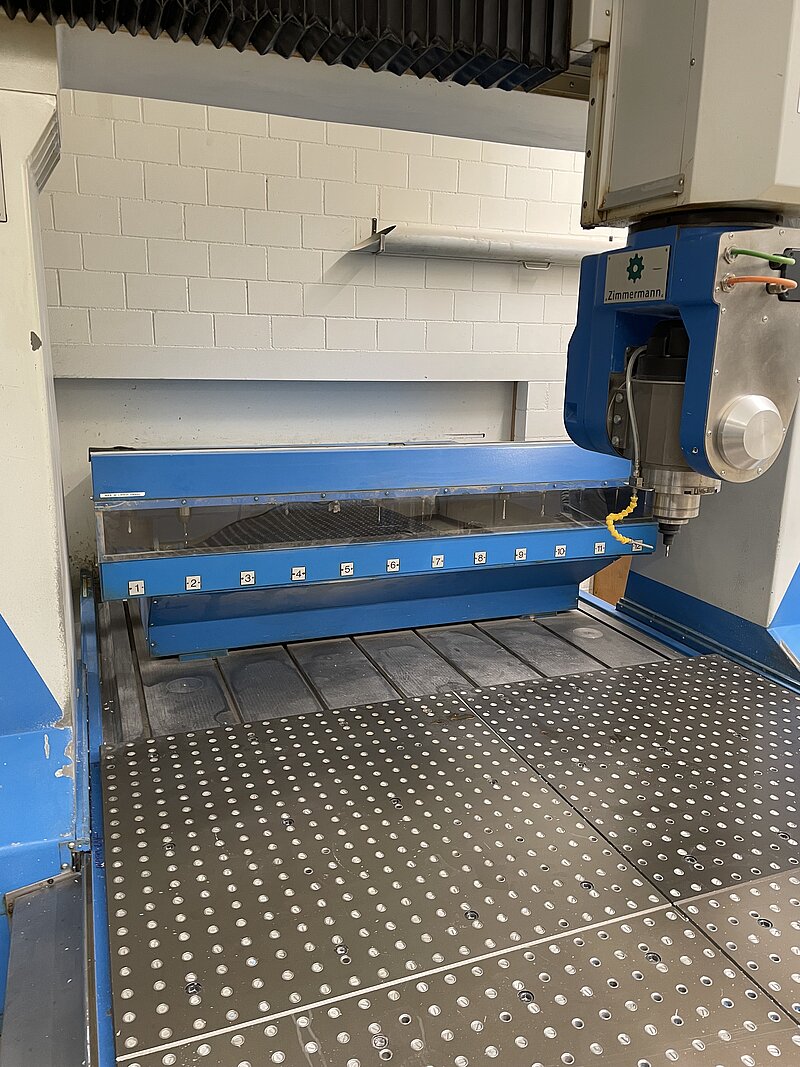

Aufspanntisch
Länge x Breite x Höhe ca. 4.500 x 2.000 x 400 mm
T-Nuten längs 18H12
Abstand T-Nuten 250 mm
(abgebildete Nullpunkt Spannplatten sowie weitere Spannmittel sind nicht im Umfang enthalten!)

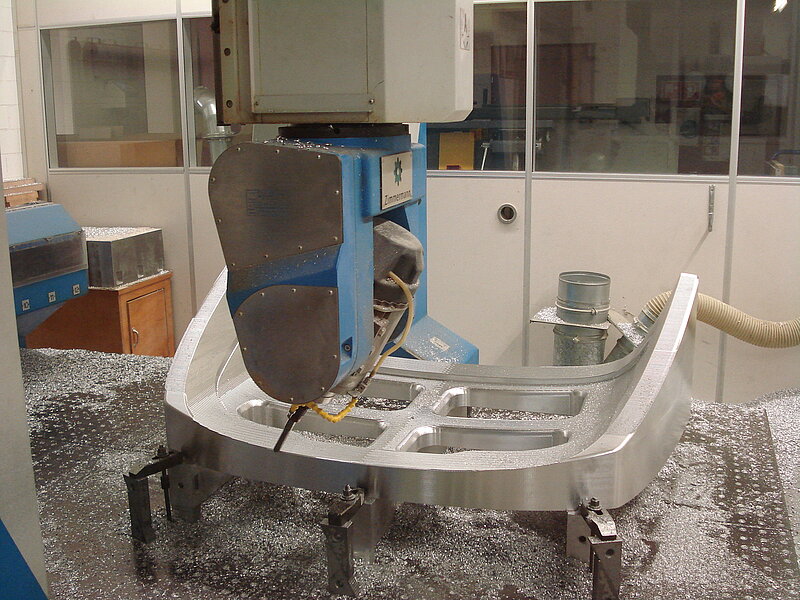

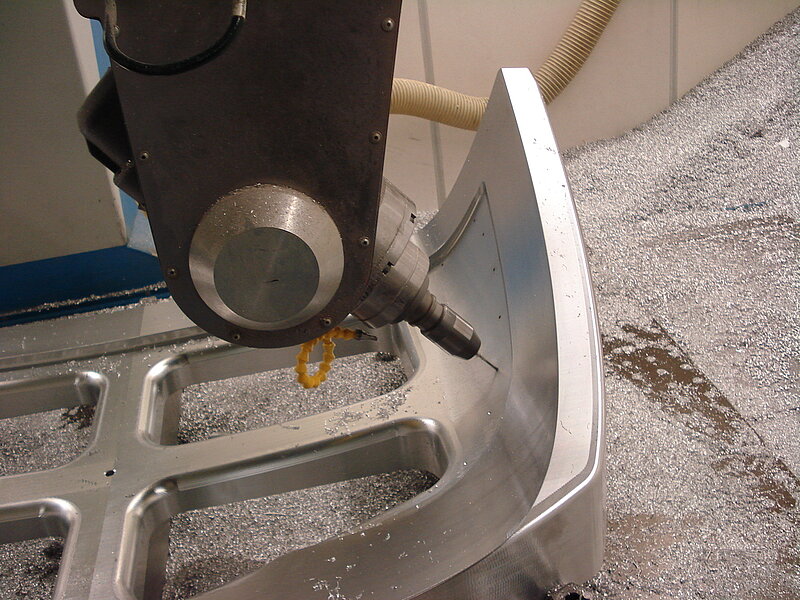

Fräskopf AC2S
Spindelleistung: 18 kW
Spindeldrehzahl: max. 15.000 min-1
Drehmoment: 57 Nm
Werkzeugaufnahme: HSK 63 F
Werkzeugabspannung: hydraulisch

Antriebe Linearachsen
Vorschubgeschwindigkeit X-, Y-, Z- Achse: ca. 20 m/min

Anschlussdaten
Leistungsbedarf: ca. 20 kW
Frequenz: 50 Hz
Spannung: 400 V
Vorsicherung: ca. 63 A

Maße, Gewichte
Platzbedarf Maschine ohne Schaltschrank: ca. 6.000 x 3.500 mm
Benötigte Höhe: ca. 4.050 mm
Gesamtgewicht: ca. 15.000 kg



Zusatzausstattung
- 12-fach Werkzeugwechsler
- Minimalmengenschmierung außen
- TT140 Messtaster

Zustand der Maschine
Voll funktionsfähig, Maschine wird ohne Umhausung geliefert und muss durch den Käufer
CE konform eingehaust werden.
