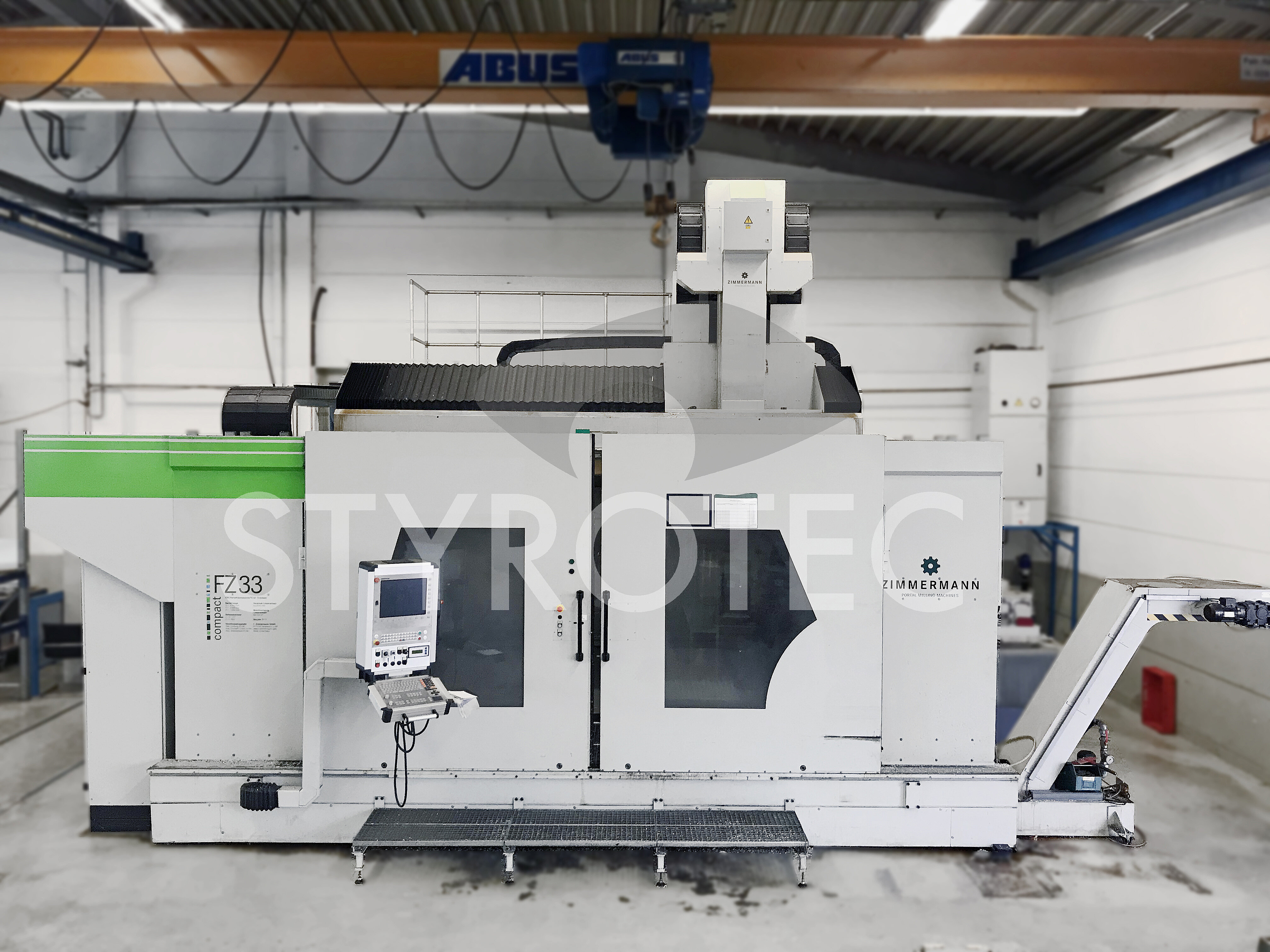

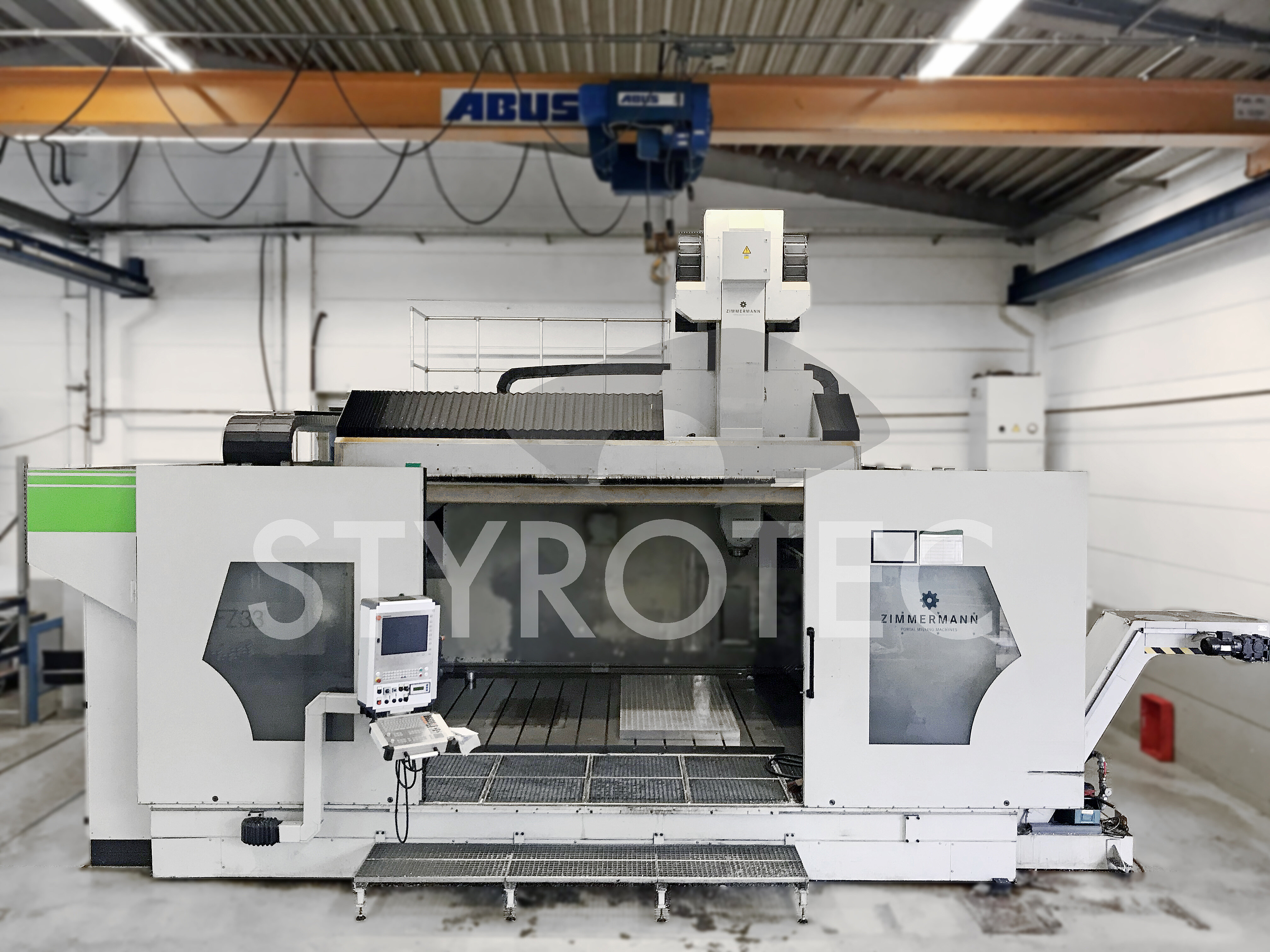

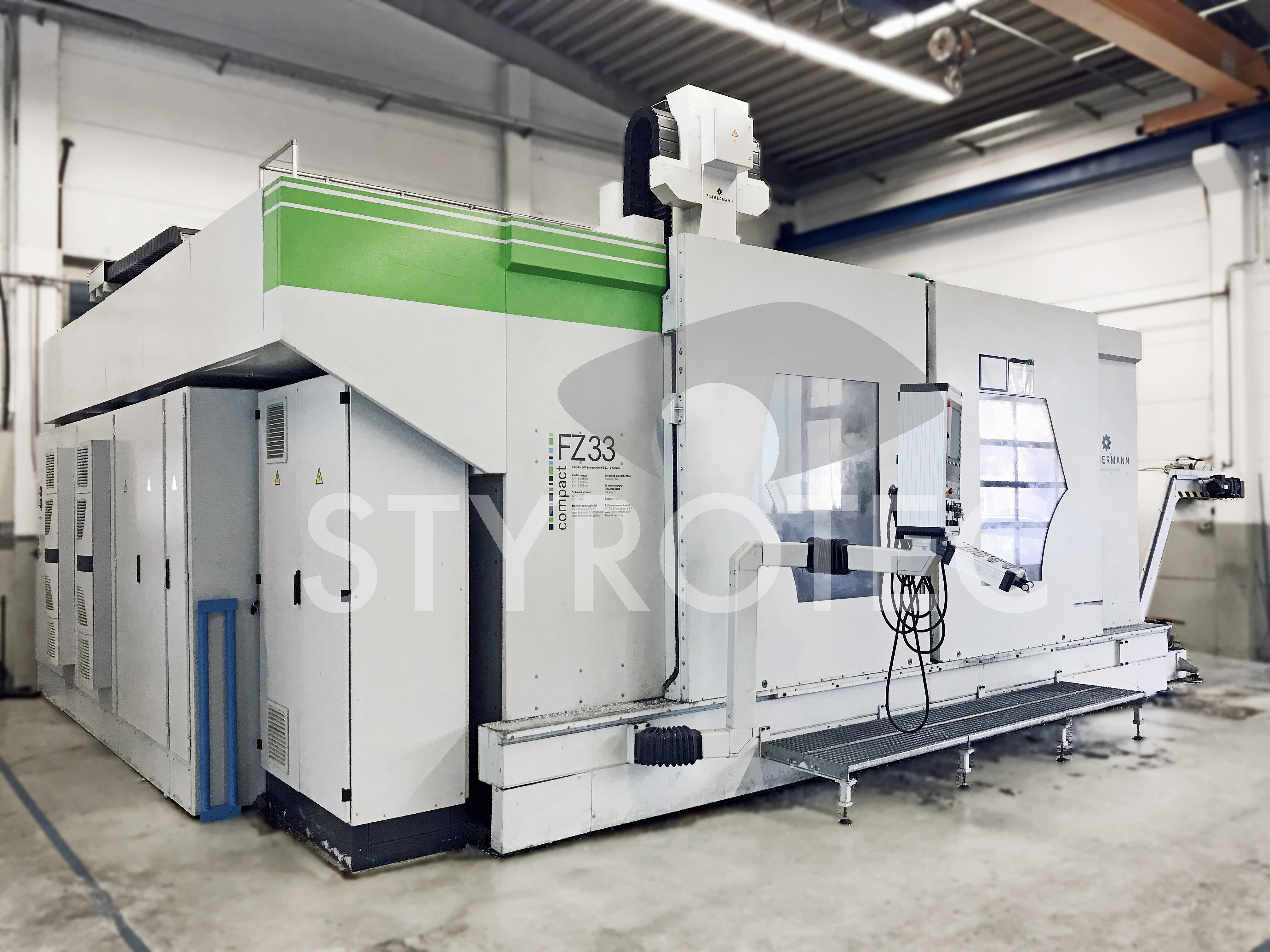

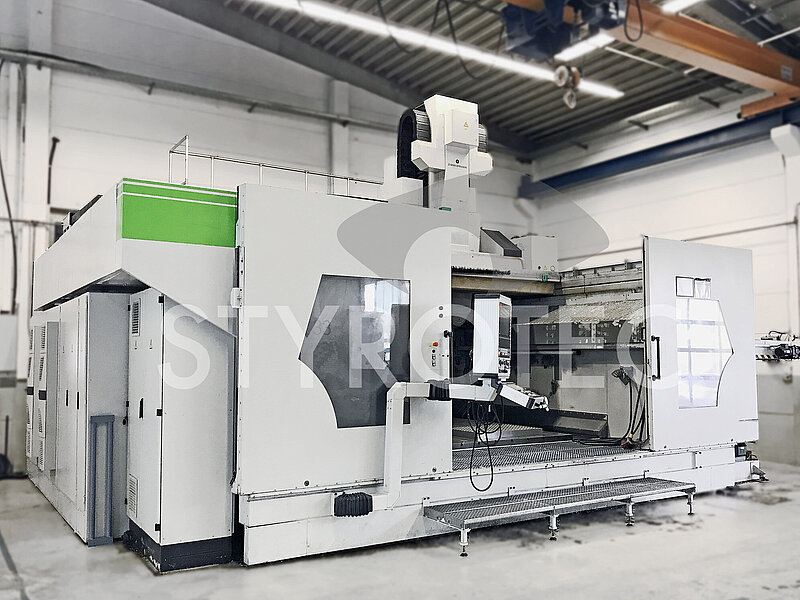

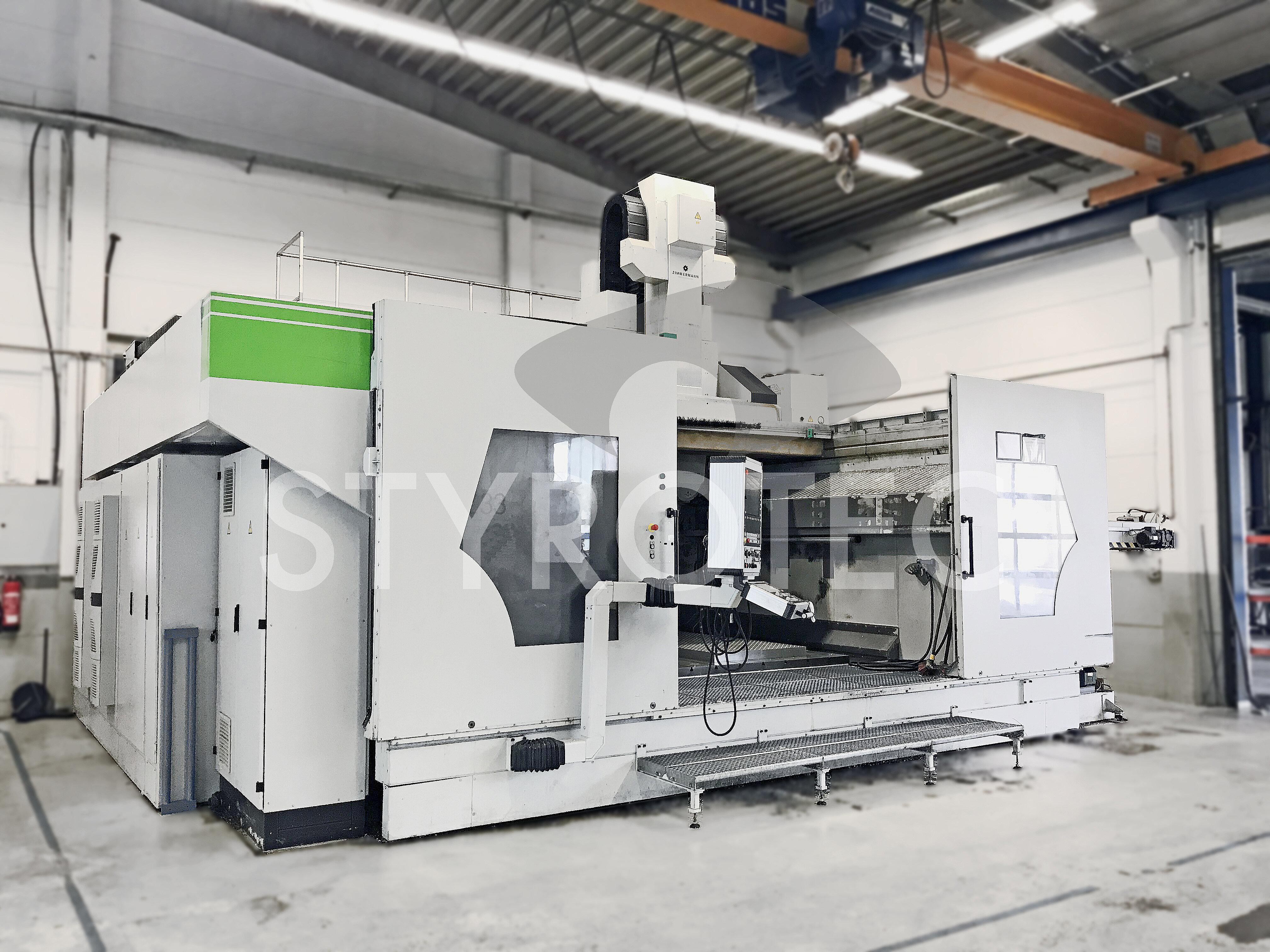

Zimmermann FZ33c , Portalfräsmaschine, 2013

Erstinbetriebnahme: 2013

Maschinenstunden
Maschine unter Strom ca. 40.700 h
Spindelstunden ca. 17.100 h
Spindelstunden aktuelle Frässpindle ca. 150 h

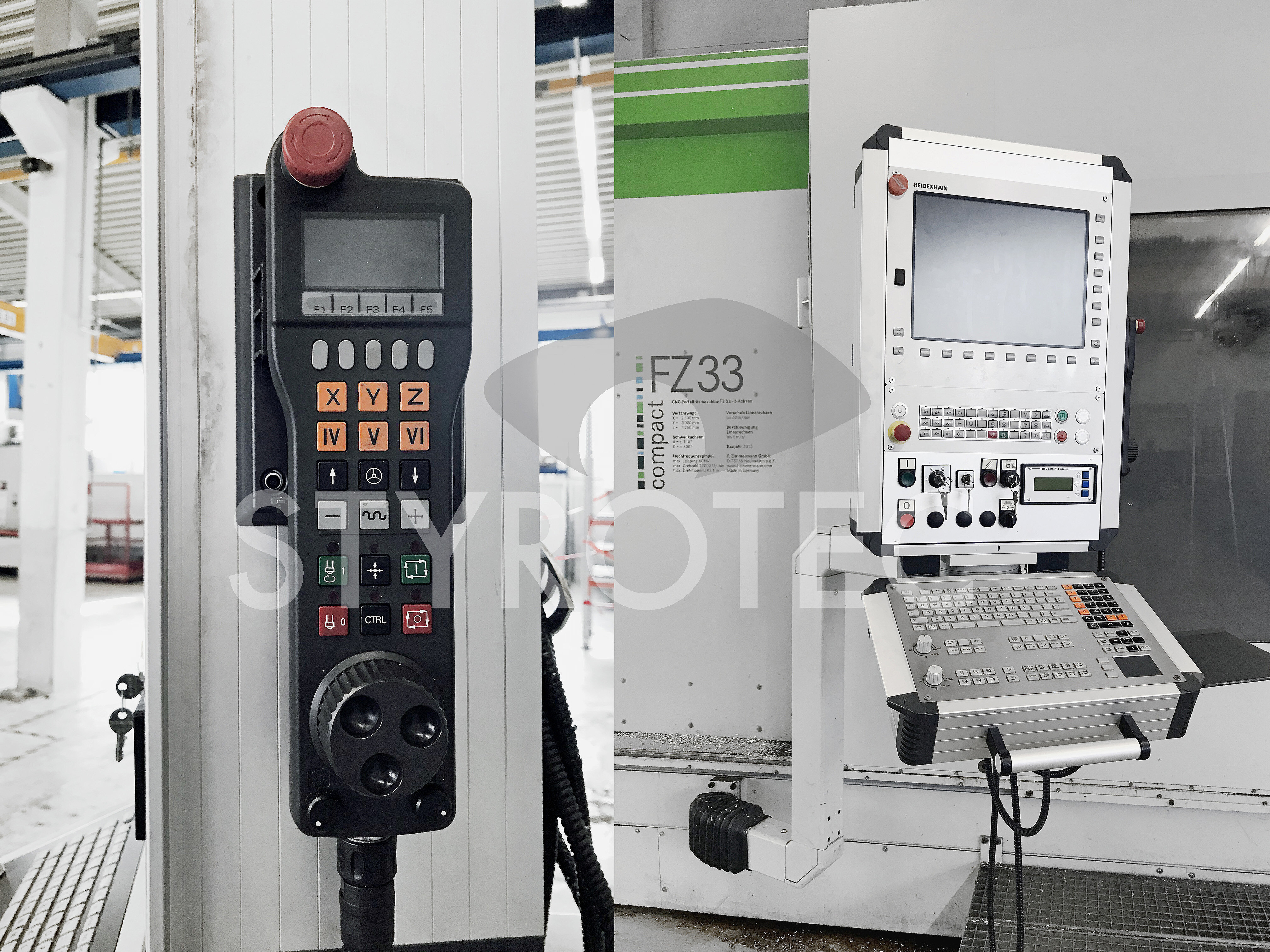

Steuerung: Heidenhain iTNC 530 inkl. Handrad HR 520

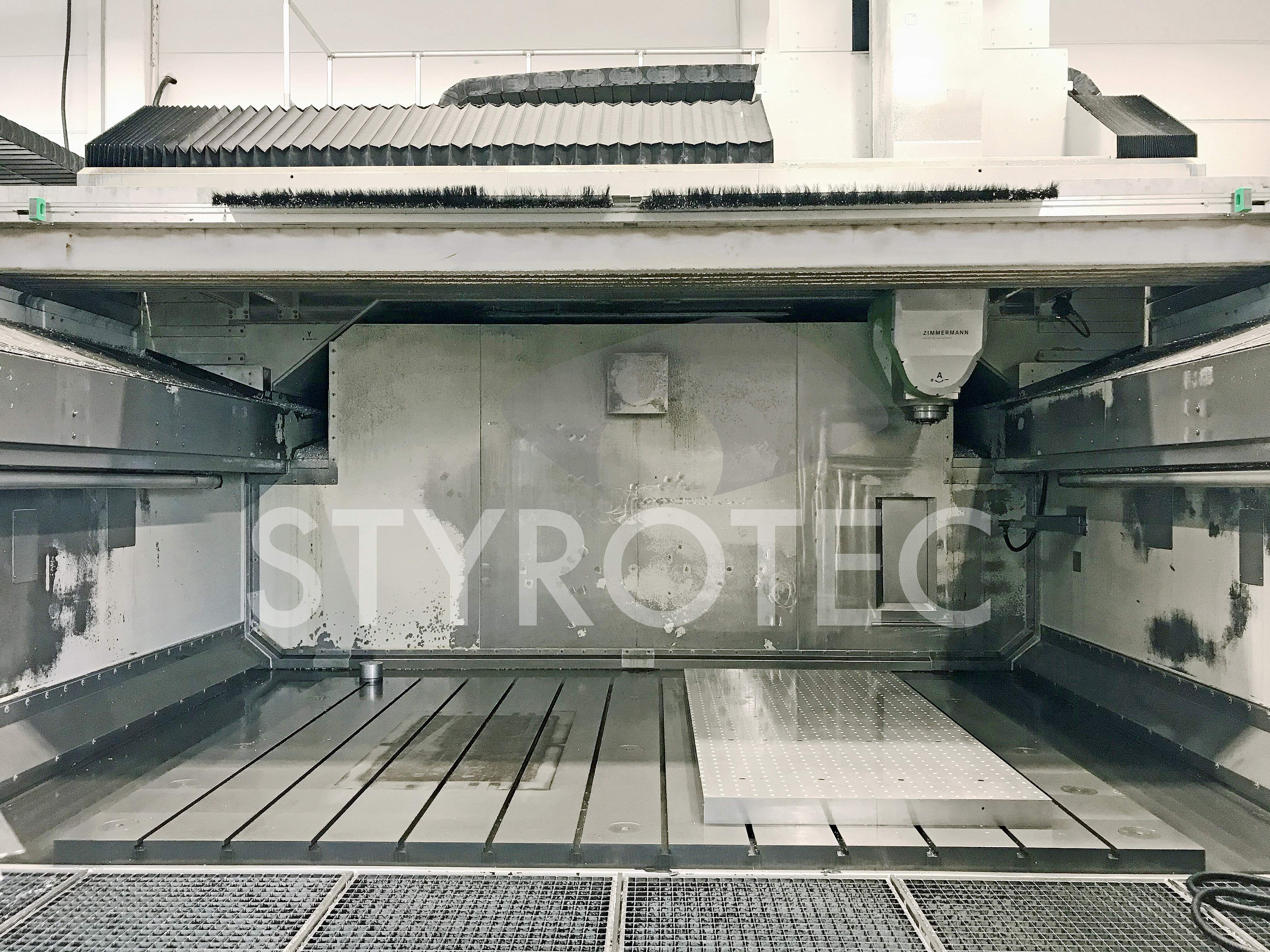

Aufspanntisch
Aufspannfläche: ca. 2.500 x 3.250 x 600 mm
Max.Tischbelastung: 10.000 kg/m²
T-Nuten Anzahl: 18 h12
Abstand T-Nuten: 250 mm

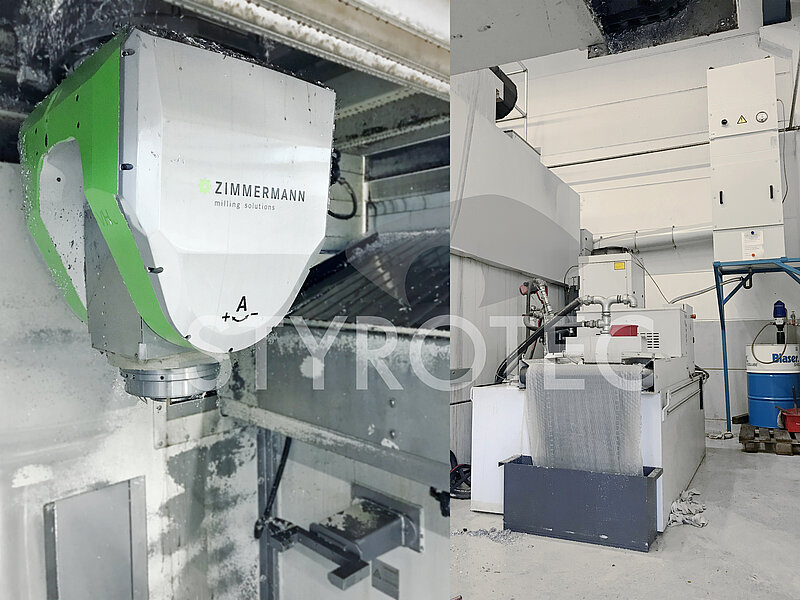

Fräskopf VH30
Spindelleistung: 60 kW
Spindeldrehzahl: max. 22.000 min-1
Werkzeugaufnahme: HSK 63A
Drehmoment: 95 Nm
Werkzeugabspannung: hydraulisch
Kühlmittelzufuhr: innen und außen
Blasluft: innen und außen

Antriebe Linearachsen
Vorschubgeschwindigkeit X-, Y-, Z-Achse: 60 m/min
Achsbeschleunigung X-, Y-, Z-Achse: 5 m/s2

Die Maschine ist aktuell auf folgende Grundwerte eingestellt weil nicht genügend Anschlussleistung vor Ort vorhanden war.
Vorschubgeschwindigkeit X / Y-Achse: 60 m/min
Vorschub Z-Achse: 30 m/min
Achsbeschleunigung X / Y / Z-Achse: 2,5 m/s2

Anschlussdaten
Anschlussleistung: ca. 190 kVa
Vorsicherung: 315 A

Durch Drosselung der Vorschübe reduzierte Anschlusswerte:
Spannung: 400 V
Frequenz: 50 Hz
Vorsicherung: 250 A
Leistungsbedarf: 130 kVa

Die Maschine kann jederzeit bei ausreichend vorhandener Anschlussleistung wieder auf die ursprünglichen Werte eingestellt werden.

Maße, Gewicht
Maße: 10.000 x 8.000 x 5.650 mm
Gesamtgewicht: 63.000 kg

Zusatzausstattung
- Kühlmittelzufuhr mit Bandfilteranlage 1.500l
- 50-fach Kettenwerkzeugwechsler
- Arbeitsraumabdeckung
- Späneförderer
- LTA Absauganlage für Ölnebel

Optional gegen Aufpreis:
- Renishaw RMP60 Funkmesstaster
- BLUM Control NT Werkzeugvermessung
